產品概述
技術要求
1、閥門設計與制造按API 600-2014、JIS E101、JB/T 3595-2002和NB/T 47044-2014等的規定;

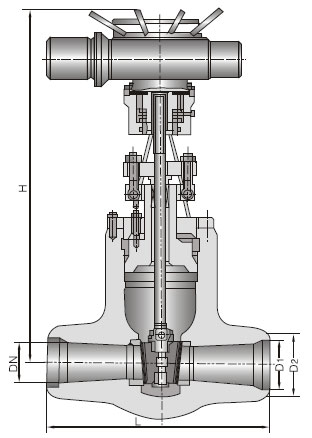

2、閥門試驗按API 598-2009、JB/T 3595-2002、JB/T 9092-1999和GB/T 13927-2008等的規定;樣圖:
型號 | 公稱通徑DN(mm) | 主要尺寸 | ||
L | D1 | D2 | ||
Z962H-200 Z960Y-200 Z962Y-P54 100V Z960Y-P54 100V |
150 | 700 | 164 | 200 |
175 | 750 | 186 | 223 | |
200 | 800 | 200 | 262 | |
225 | 850 | 233 | 282 | |
250 | 950 | 275 | 325 | |
300 | 1194 | 312 | 380 | |
350 | 1300 | 366 | 430 | |
400 | 1450 | 410 | 470 | |
500 | 1600 | 500 | 570 | |
600 | 1750 | 580 | 640 | |
Z960Y-320 Z960Y-P57 170V |
150 | 700 | 150 | 200 |
175 | 750 | 170 | 225 | |
200 | 800 | 200 | 262 | |
225 | 850 | 207 | 283 | |
250 | 950 | 250 | 325 | |
300 | 1194 | 265 | 377 | |
350 | 1300 | 366 | 430 | |
400 | 1450 | 410 | 470 | |
500 | 1600 | 500 | 570 | |
600 | 1750 | 580 | 640 | |
Z962H-250 Z960Y-250 Z962Y-P54 140V Z960Y-P54 140V |
150 | 700 | 150 | 200 |
175 | 750 | 176 | 223 | |
200 | 800 | 200 | 262 | |
225 | 850 | 220 | 282 | |
250 | 950 | 265 | 325 | |
300 | 1194 | 305 | 380 | |
350 | 1300 | 366 | 430 | |
400 | 1450 | 410 | 470 | |
500 | 1600 | 500 | 570 | |
600 | 1750 | 580 | 640 |
