1、制造與驗收技術條件按E101和JB/T3595-2002的規定。
2、閥門試驗按JB/T3595-2002和JB2640-81的規定，閥門密封試驗和尚密封試驗壓力按JB/T3595-2002的規定。
3、結構長度按E101的規定或用戶提供尺寸。
4、焊接坡口按電力工業管理標準78DG的規定或用戶提供尺寸。
全國服務熱線：13588916518
產品概述

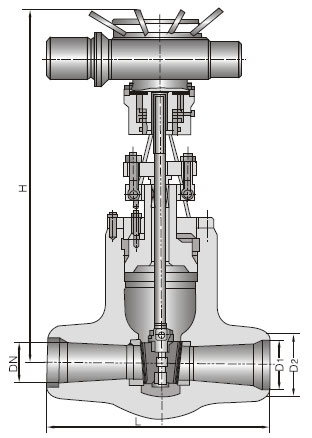

樣圖：
| 型號 | 公稱通徑DN(mm) | 主要尺寸 | ||
| L | D1 | D2 | ||
|
Z962H-200 Z960Y-200 Z962Y-P(54)100V Z960Y-P(54)100V |
150 | 700 | 164 | 200 |
| 175 | 750 | 186 | 223 | |
| 200 | 800 | 200 | 262 | |
| 225 | 850 | 233 | 282 | |
| 250 | 950 | 275 | 325 | |
| 300 | 1194 | 312 | 380 | |
| 350 | 1300 | 366 | 430 | |
| 400 | 1450 | 410 | 470 | |
| 500 | 1600 | 500 | 570 | |
| 600 | 1750 | 580 | 640 | |
|
Z960Y-320 Z960Y-P(57)170V |
150 | 700 | 150 | 200 |
| 175 | 750 | 170 | 225 | |
| 200 | 800 | 200 | 262 | |
| 225 | 850 | 207 | 283 | |
| 250 | 950 | 250 | 325 | |
| 300 | 1194 | 265 | 377 | |
| 350 | 1300 | 366 | 430 | |
| 400 | 1450 | 410 | 470 | |
| 500 | 1600 | 500 | 570 | |
| 600 | 1750 | 580 | 640 | |
|
Z962H-250 Z960Y-250 Z962Y-P(54)140V Z960Y-P(54)140V |
150 | 700 | 150 | 200 |
| 175 | 750 | 176 | 223 | |
| 200 | 800 | 200 | 262 | |
| 225 | 850 | 220 | 282 | |
| 250 | 950 | 265 | 325 | |
| 300 | 1194 | 305 | 380 | |
| 350 | 1300 | 366 | 430 | |
| 400 | 1450 | 410 | 470 | |
| 500 | 1600 | 500 | 570 | |
| 600 | 1750 | 580 | ||
